| 加工定制：是 | 品牌：浙江利诺 | 型号：ZXPV/ZDLPV/ZAZPV |
| 材质：WCB、CF8（304）、CF8M（316）、CF3M（316L） | 连接形式：法兰 | 公称通径：DN15~400 mm |
| 密封形式：硬密封型 | 压力环境：PN1.6~16.0MPa | 工作温度：-196℃～ 560℃ |
| 标准：国标/美标/行业标准 | 流动方向：单向 | 形态：柱塞式 |
| 零部件及配件：执行器、 阀体、 手轮、 阀杆、 定位器 | 类型(通道位置)：二通 | 适用介质：水,蒸汽,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 用途：调节阀、流量控制、仪表 | 规格：DN15~400 PN1.6~16.0MPa |

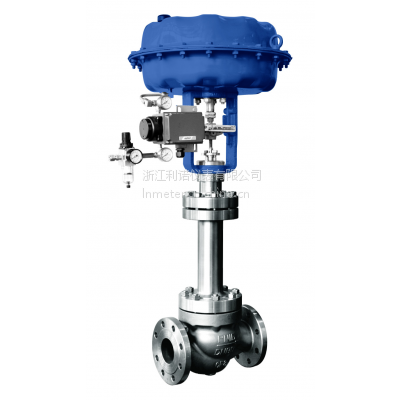

ZXPV气动薄膜直通单座调节阀采用顶部导向结构，配用多弹簧执行机构，流道呈S流线型。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性***、维护方便等优点，可用于苛刻的工作条件。特别适用于允许泄漏量小、阀前后压差不大的工作场合。
产品公称压力等级有PN(MPa)1.6、4.0、6.4、10；阀体口径范围DN(mm)20～200；适用流体温度-196～+560℃范围内有多种档次；泄漏量标准有Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等***比。有多种品种规格可供选择。
ZXPV波纹管密封型对上下移动的阀杆形成完全的密封，***流体外漏
ZXP/ZXPV型气动薄膜调节阀结构图
1、膜盖 2、弹簧3、膜片 1、膜盖 2、弹簧3、膜片
4、推杆5、支架6、填料 4、推杆5、支架6、填料
7、阀盖8、阀杆9、阀体 7、阀盖8、波纹管9、阀杆
10、阀芯 10、接管11、导套12、阀芯
13、阀体
ZXP气动薄膜单座调节阀-标准型 ZXPV气动薄膜波纹管密封单座调节阀
